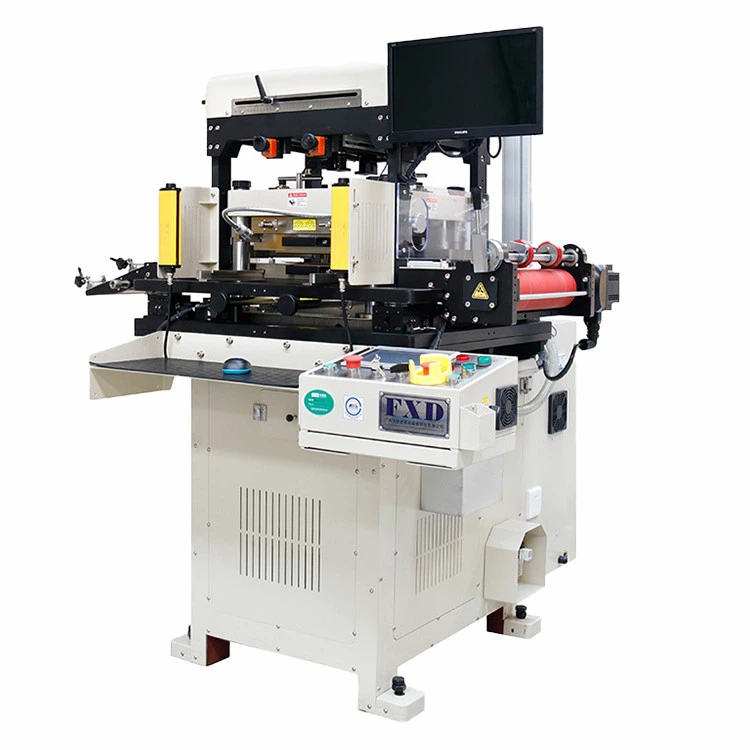

CCDビジョン型抜き機

従来の印刷マーク方式では、色追跡位置と型抜き位置の間にいくつかの製品間隔があります。 製品の電子的な目の色追跡と打ち抜き公差がプラスマイナス0.15mmを超えるという問題は、完璧を追求する今日の印刷後の打ち抜き業界を悩ませています。 CCDの型抜きでは、カッティングマシンが登場する前は、印刷後の型抜きを±0.1mmの精度で行うために、パンチングマシンで穴を開け、その後、位置決め穴スリーブPINを使用して型抜きを行いました。 この加工方法では穴あけ工程が増加しました。 人件費や設備費が高くつき、効率も良くありません。 Feixinda CCD ダイカットマシンは、当社が完全に独自に開発、製造、販売しているまったく新しい視覚位置決め装置です。 本装置は2台のCCDカメラを使用して製品の左右2つのマークを撮影し比較します。 CCD プラットフォームはダイカット ロールを一緒に運びます。 X、Y、角度の調整により、プラスまたはマイナス0.03mmの精度で高精度の打ち抜き効果を実現でき、高精度な印刷後の打ち抜きの外観が大幅に向上します。 同時に、従来の色を追った型抜きでは、製品が公差を超えないようにするために、技術者が印刷位置の変化に対応してエレクトリックアイの位置を常に調整する必要があります。 作業者が不注意で欠陥を起こしやすくなると、CCD ビジョン ダイカット マシンが写真を撮り、処理中にリアルタイムで調整します。 調整値を超えると、一定の範囲内でアラームを鳴らしてシャットダウンし、不良品の生産を回避することができ、型抜きの自動化が大幅に向上します。

◎CCD型抜き機は、高精度スクリーン印刷パネル型抜き、スクリーン印刷拡散シート高精度型抜きなど、シートおよびロール印刷材料の高精度型抜きに広く使用されています。 遮光キーボードのダイカット。 FPCソフトボードロールダイカット。 衣料品 看板の型抜きなど幅広い用途に使用できます。

◎その他、型抜きに適した素材です。

1.Q: CCD ダイカットマシンのダイカット精度はどれくらいですか?

A: この装置の CCD 撮影と型抜きの精度は、プラスまたはマイナス 0.03mm に達します。

2. Q: CCD ダイカッティングマシンのダイを開くにはどうすればよいですか?

A:製品の中心、上下端のマーク位置と同心円のスルーホールを開けることを推奨します。 スルーホールの直径はマーク直径を3MM超えることを推奨します。

3.Q: CCD ダイカットマシンのダイスロットの位置で安定したダイカット圧力を確保するにはどうすればよいですか?

A: ダイカット圧力の安定性を確保するには、金型の貫通穴を塞ぐことなく、ダイ用の追加の 8MM 金属バッキング プレートを追加して圧力の安定性を確保する必要があります。
